Time-lapse slider – cz. 1

22 lipca, 2021

Niniejszym wpisem rozpoczynam serię trzech lub czterech tekstów, w których opiszę swoje prace nad sliderem do wykonywania filmów time-lapse (poklatkowych) . Jak często będę aktualizował serię? Nie wiem, wszystko zależy od finansów, czasu i postępu prac 🙂

Czas zatem zacząć.
W poprzednim wpisie umieściłem filmik prezentujący głównie ruch gwiazd. Film jest w mojej ocenie GENIALNY! A jak wiadomo, jak człowiek popatrzy na takie dzieła ma ochotę samemu stworzyć coś, co chociaż w ułamku będzie tak piękne jak dzieło profesjonalistów.

Statyczne filmy time-lapse są warte uwagi, ale zawsze można zrobić to lepiej. Z całą pewnością taki film wywrze jeszcze lepsze wrażenie, jeśli wprawimy aparat w ruch. W przypadku fotografii gwiazd jest to o tyle trudniejsze, gdyż na czas wykonywania zdjęcia aparat musi być nieruchomo. Ale akurat to można ograć samym sterownikiem.

W sieci jest masa filmików, zdjęć oraz artykułów prezentujących konstrukcje domorosłych majsterkowiczów, często takich, które ocierają się o rozwiązania, jakich nie powstydziliby się komercyjni producenci takiego sprzętu. Warto czerpać z nich inspirację by nie wywarzać otwartych już drzwi i tym samym oszczędzić nieco czasu. Sam długo zastanawiałem się którą drogą pójść. Koncepcja zmieniała się kilkukrotnie.

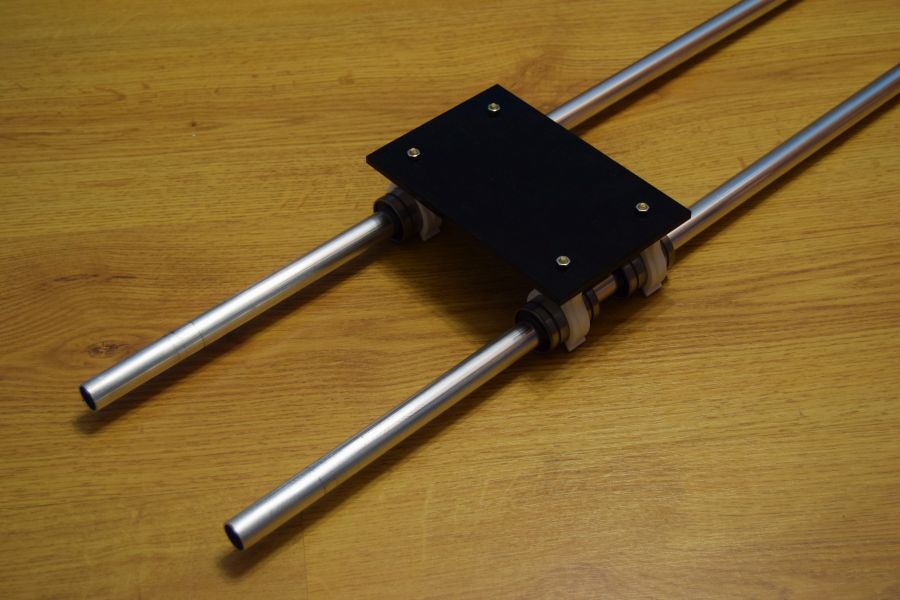

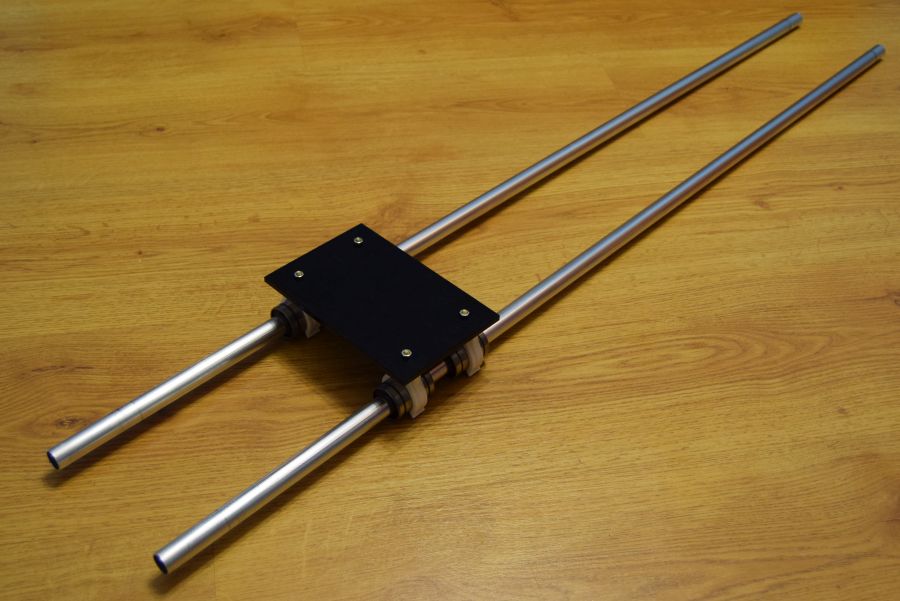

  1. Do wykonania swojego slidera postanowiłem wykorzystać 2 rurki fi 16mm, po których będzie poruszał się wózek z aparatem. Rurki będą miały długość 1m. Pomniejszone o szerokość profili łączących i usztywniających rurki na początku i końcu slidera. Czyli na oko jakieś 4cm mniej.

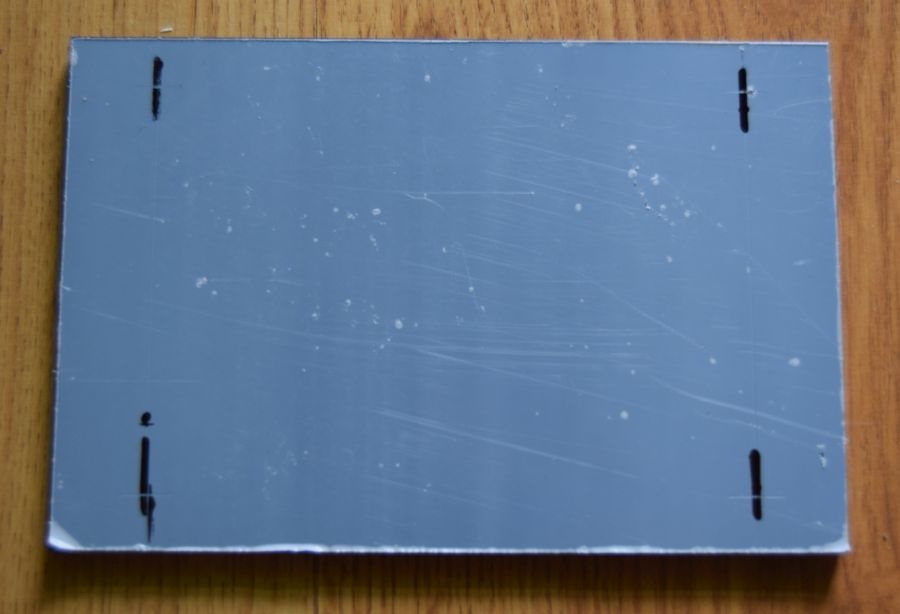

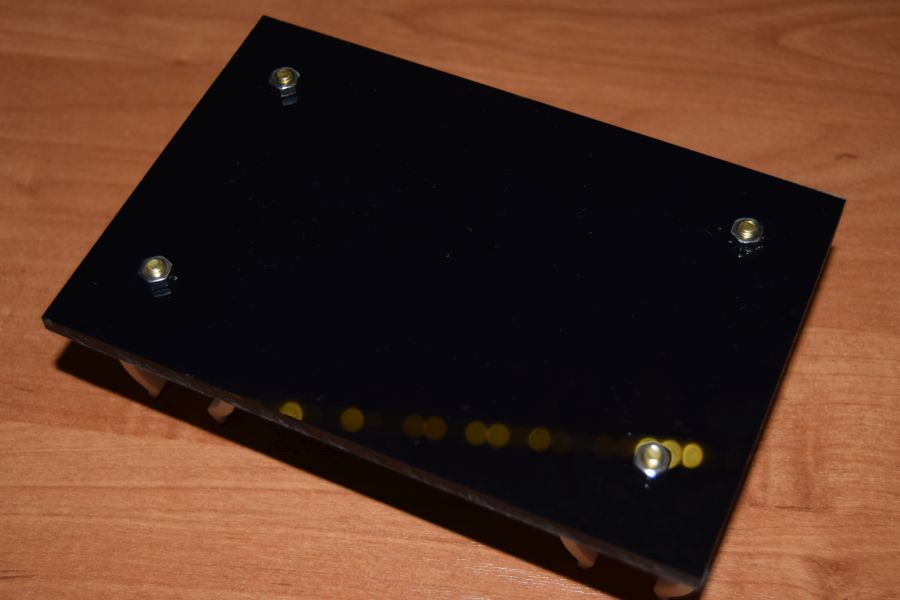

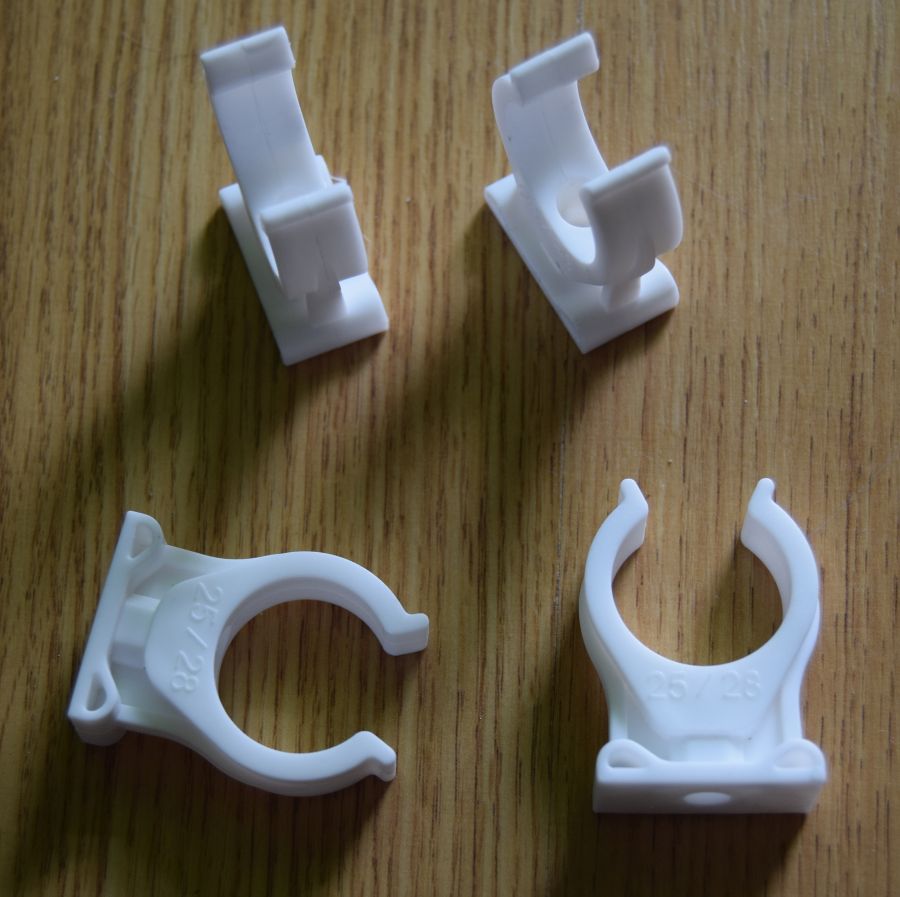

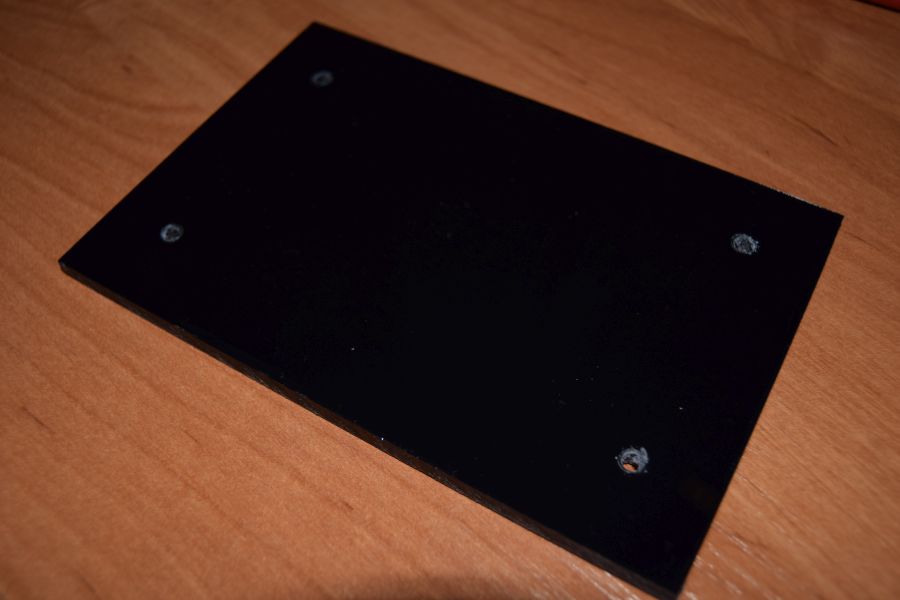

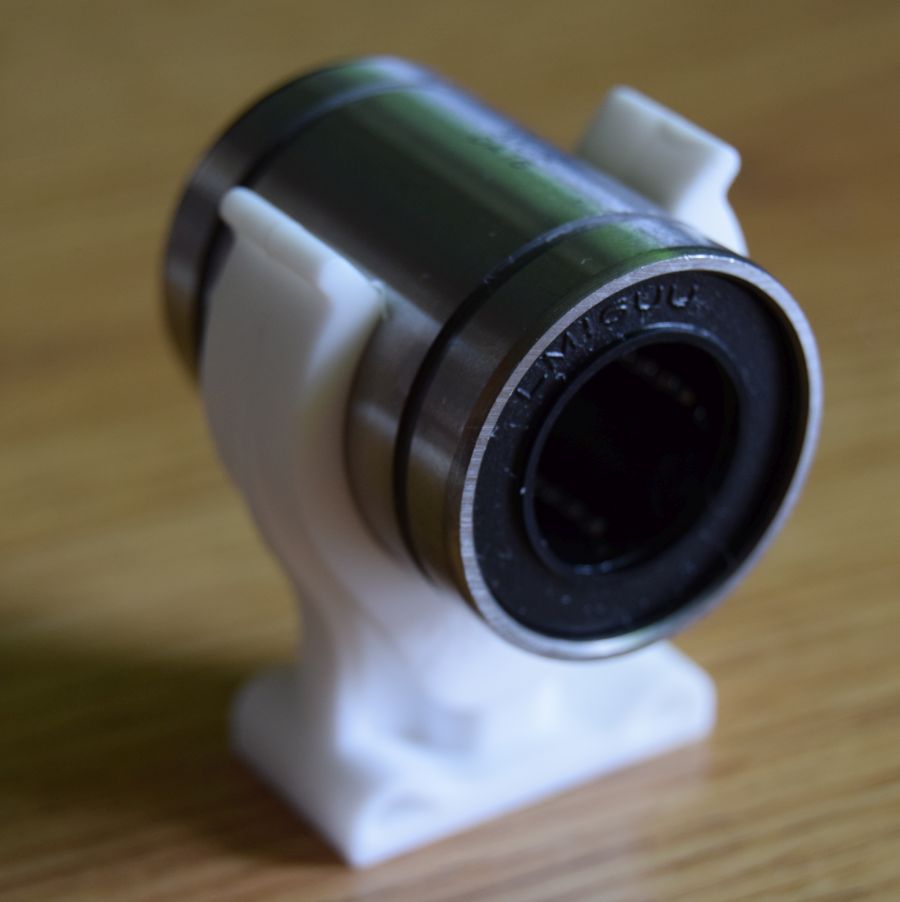

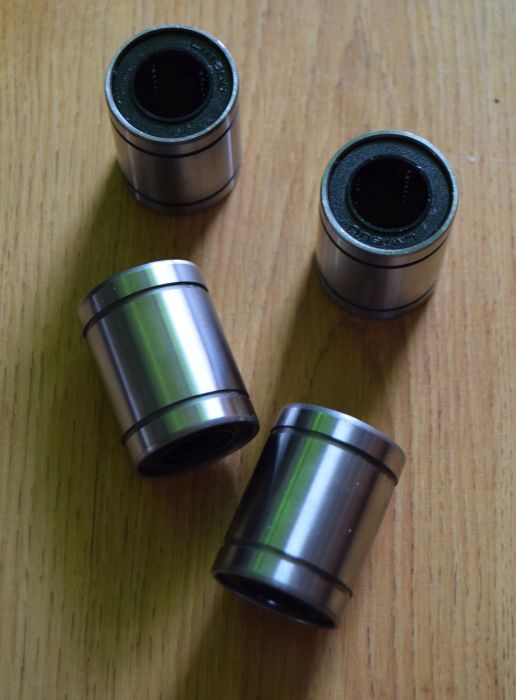

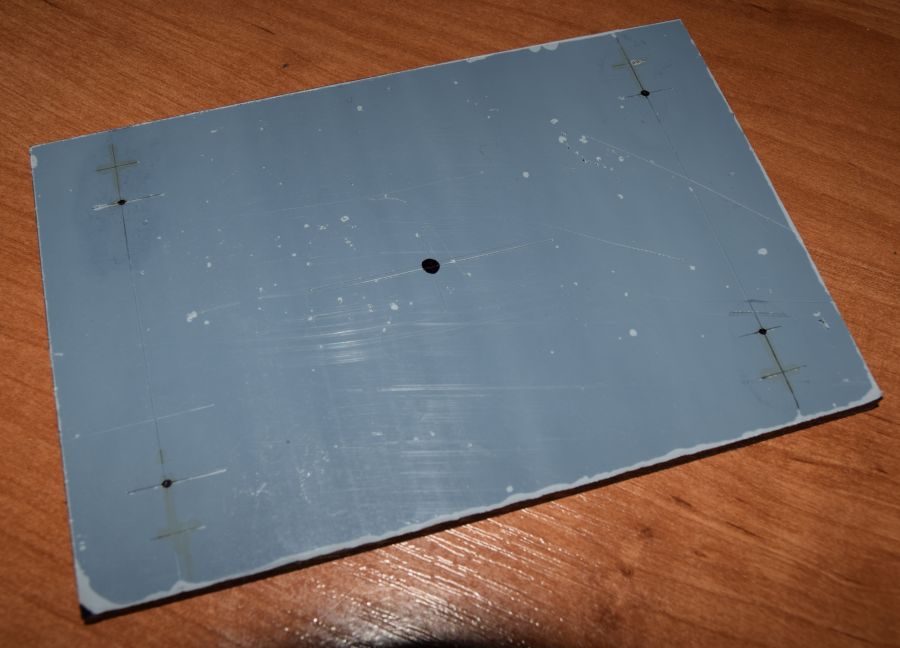

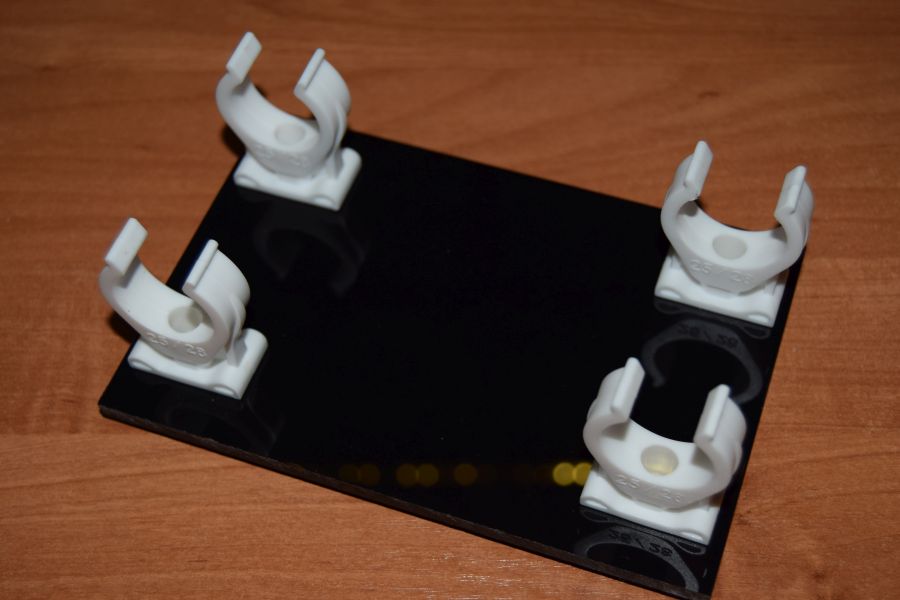

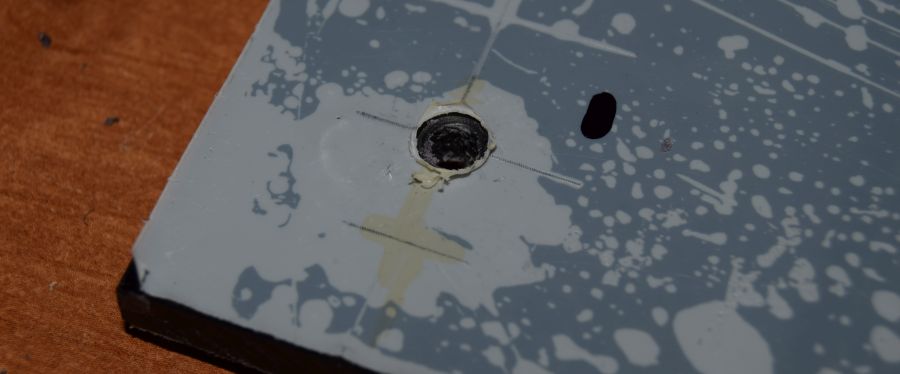

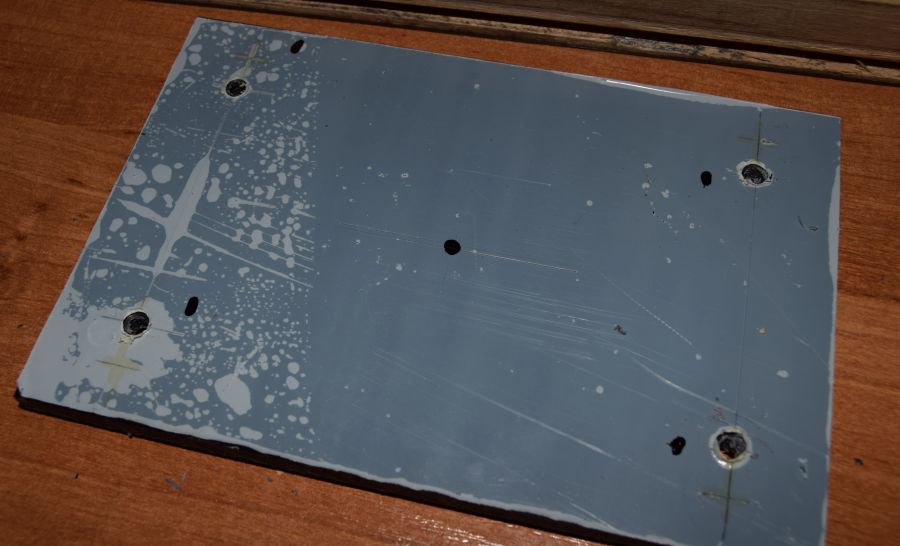

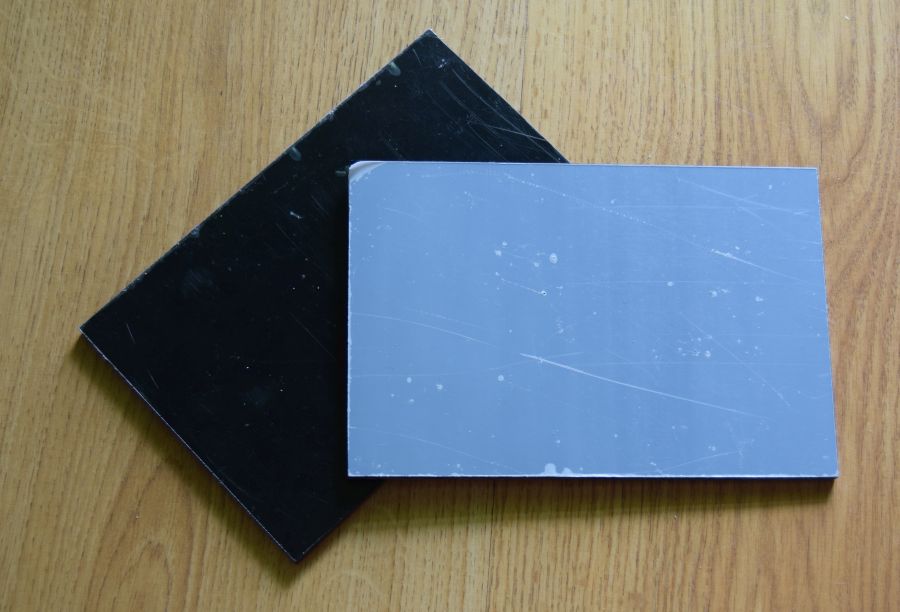

  2. Wózek będzie się poruszał za pośrednictwem łożysk liniowych. Sama konstrukcja wózka opiera się na czarnej pleksii 5mm o rozmiarze 10cm x 15cm. Ciekawostką może być fakt, że łożyska liniowe przymocowałem do pleksii za pomocą uchwytów do rurek PCV.
  3. Całość będzie sterowana prawdopodobnie poprzez arduino (prawdopodobnie, gdyż nie ja będę pisał kod sterownika i nie wiem, czy wybór nie padnie na autorska elektronikę z Atmegą w roli głównej)
  4. Napęd to silnik krokowy oraz pasek zębaty napędowy (skubaństwo jest cholernie drogie, może wymyślę coś tańszego.

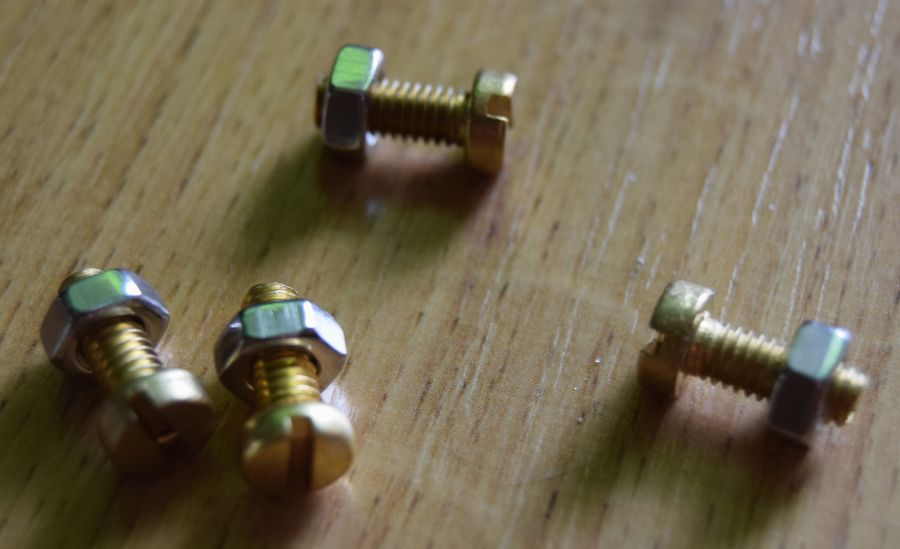

Na chwilę obecną na części wydałem około 46zł (+ ok 35zł koszty przesyłki – sporo 🙁 ). A tak to się prezentuje na kolejnych etapach:

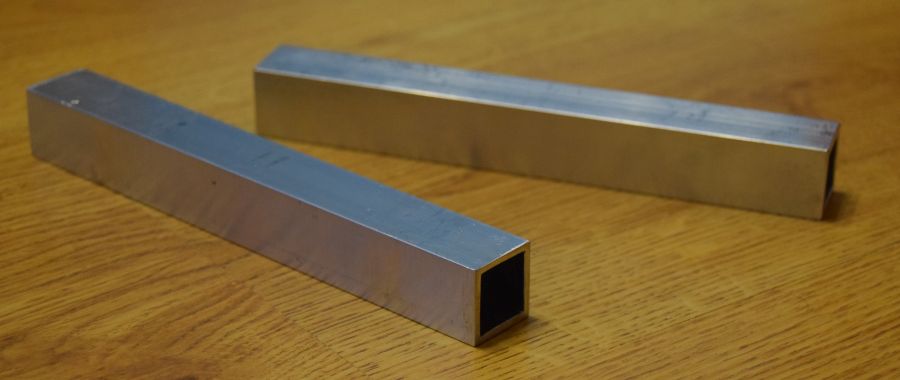

Na tym kończę 1 część serii 😉 Szukam warsztatu, który będzie w stanie w kwadratowych profilach (zdjęcie wyżej) wywiercić eleganckie dziurki o średnicy 16mm.

Do przeczytania!

|
